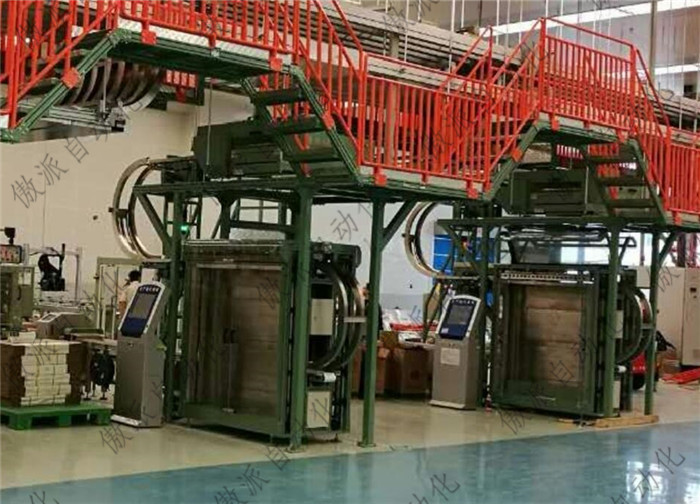

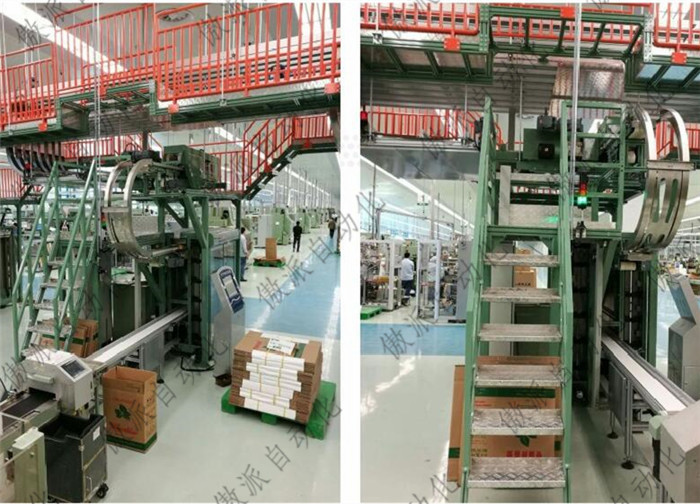

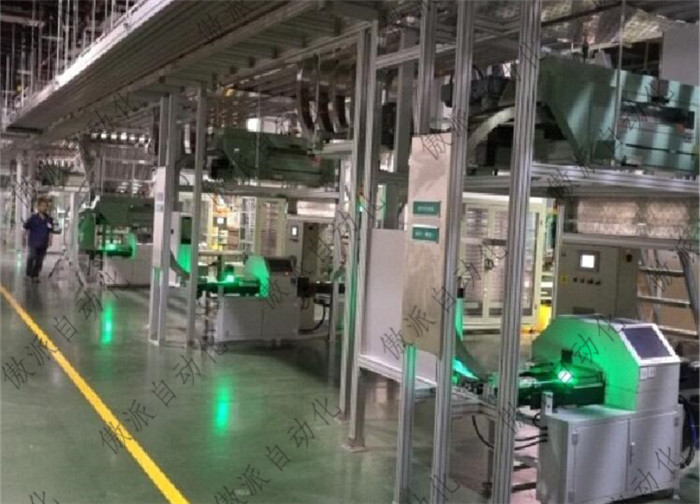

条烟高位横向收集低位储条系统

条烟高位横向收集低位储条系统是安装在条烟输送线与装封箱机之间,以实现条烟的自动选道、下滑、输送,并转成有序的横向运动;橫向收集机放置在条烟储条器的正上方,释放了原来落地收集机入口皮带机的占地面积,拓宽了AG∨小车输送物流的通道,同时满足条烟正常纵向转橫向收集功能,以及装封机短暂故障停机时,条烟缓存功能。

系统简介

条烟高位横向收集低位储条系统是安装在条烟输送线与装封箱机之间,以实现条烟的自动选道、下滑、输送,并转成有序的横向运动;橫向收集机放置在条烟储条器的正上方,释放了原来落地收集机入口皮带机的占地面积,拓宽了AG∨小车输送物流的通道,同时满足条烟正常纵向转橫向收集功能,以及装封机短暂故障停机时,条烟缓存功能。


系统优势

全机械式横向收集机采用全机械式输送结构,自动同步,无需复杂的传动结构、传感器检测、凸轮结构,自动分隔条烟,对条烟收集过程中无损伤,由于整机只有输送动作,运行噪音非常低;

全机楲式橫向收集机,电控系统监控各机械部分的运作情况,进一步提高了系统的稳定性及可维护性;

全机械式橫向收集机运行效率高,单道额定速度高达80条/分,传动结构简单,维护操作简单;

全自动条烟输送缓存装置占地面积小,储存量大(800条),存烟速度快、传动结构简单,维护操作简单;

当装封箱机长时间停机时,全自动条烟输送缓存装置可以当成是一个烟条自动整理设备,把烟条整齐的码放,方便人工捡条装箱,大大减轻了员工劳动强度;

系统加大装封箱区域的AGV运行通道,解决了该区域AGV无法自动输送物料或者是操作空间窄小难题;

系统能自动获取装封箱机故障停机信号,能实现条烟自动缓存,当故障排除后,又能实现条烟自动释放,提高生产效率与自动化控制程度;

系统整体占用空间小、设备外形美观,完全不影响车间设备布局的美观。

主要组成

高位自由选通系统、智能堵塞检测装置、条烟汇流皮带机、高位橫向收集机、检修平台、C型无擦痕输送机、条烟输送缓存装置、封箱机入口皮带机等。

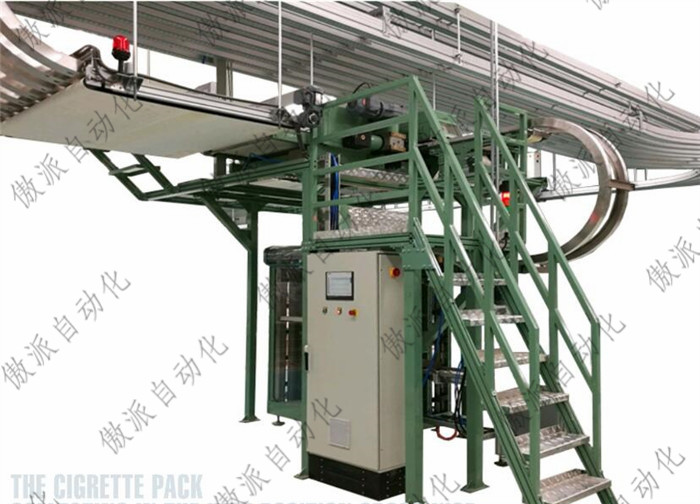

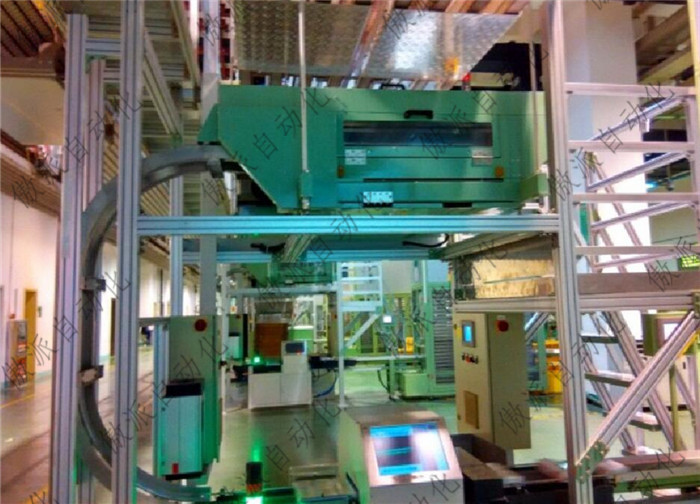

高位横向收集机主要组成部分

入口输送皮带、预整理同步滚筒、过渡输送皮带、输岀同步滚筒、拨烟裝置等。

主要功能说明

1)“入口输送皮带”把来自滑道里的条烟输送到“预整理同步滚筒”;

2)“预整理同步滚筒”通过间歇运动把“入口输送皮带”输送过来的参差不齐的条烟进行初步齐平,把首尾相连的条烟进行分离;

3)“过渡输送皮带”把“预整理同步滚筒"输岀的条烟输送到“输出同步滚筒”;

4)“输岀同步滚筒”通过间歇运动把“过渡输送皮带”输送过来的条烟进行齐平,然后输岀到“拨烟裝置”;

5)“拨烟装置”把“输出同步滚筒”输送过来的条烟拨送到与收集机出口相连的“出口滑道”上;

6)卡烟检测保护装置,当发生卡烟时,设备立刻停机,并在触摸屏上提示卡烟,同时蜂鸣器报警,有效保护条烟的完整性。检测装置由一对对射型光电传感器和两个反射型光纤传感器组成。

其余特性

1)不需常维护、无堵烟现象,外型美观、故障率低、平稳可靠;

2)控制方式:中央集散式控制,手动/自动选择,手动、联机、自动控制方式由用户自行选择;

3)保护功能:充分的机械、电气保护措施,充分考虑操作者的安全;

4)动力装置:一台德国SEW1.1kW三相异步电机;

5)PLC控制:德国S| EMENS公司S7-200系列PLC带网络接口模块;

6)人机界面:德国 SIEMENS公司5.7寸真彩触摸屏;

7)网络配置:现场总线、 Profibus DP;

8)控制方式:中央集散式控制,手动/自动选择。

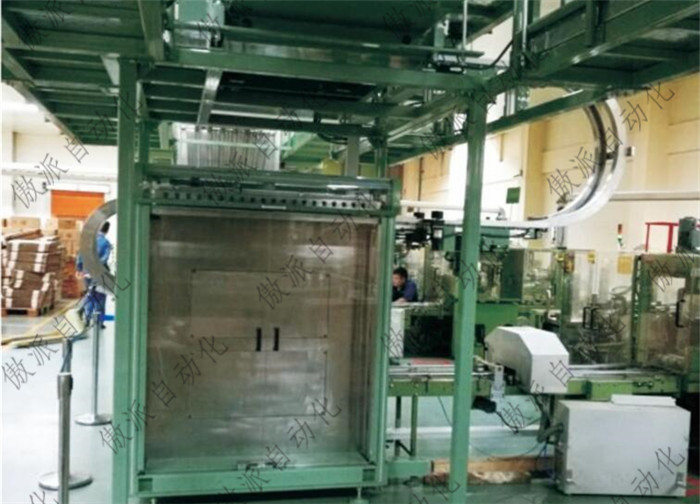

全自动条烟输送缓存装置

双道拨烟装置、入口分烟装置、入口输送皮带、双边储烟柜、步进传动装置等。

主要功能说明

当装封箱机岀现故障短暂停机,并且上游设备处于正常生产时,可将条烟输送至高位储条器,待系统恢复正常后,高位条烟储条器自动切换为条烟输送状态,条烟经过高位条烟储条器直接进入装封箱机,当收集机暂停时再将条烟释放至装封箱机;亦方便手工打开储烟柜进行装箱。

其余特性

1)可以实现自动存烟和放烟;

2)可以进行手工装箱;

3)存放在条烟储存器里面的条烟可以很方便的人工清除;

4)采用西门子PLC控制,结合西门子人机界面,操作方便直观;

5)采用步进电机加精密行星齿轮减速机驱动接烟平台升;

6)具备完善的安全保护装置,采用 KEYENCE检测传感器,保障人员及设备的安全;

7)气动元件采用德国 FESTO品牌,质量可靠,经久耐用;
